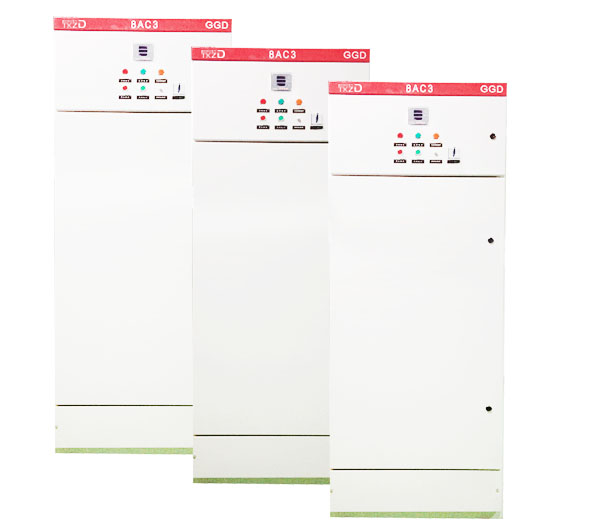

GGD型交流低壓成套開關設備產品介紹
一、 概述
GGD型交流低壓成套開關設備（以下簡稱低壓開關柜）適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至1600A的配電系統，作為動力、照明及配電設備的電能轉換、分配與控制只用。
GGD型交流低壓開關柜本著安裝、經濟、合理、可靠的原則設計。產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強，結構新穎、防護等級高等特點。該產品是我國組裝式固定面板低壓配電柜的代表之一。
GGD型交流低壓開關柜符合IEC439《低壓成套開關設備和控制設備》， GB/T7251.12-2013《低壓成套開關設備和控制設備》
二、正常使用條件
1.環境溫度-5℃~+40℃。24h內的平均溫度不得高于+35℃。
2.戶內安裝使用，使用地點的海拔高度不得超過2000m.
3.相對濕度在最高溫度為+40℃不超過50%，在較低溫度時允許有較大的相對濕度。（列如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4.設備安裝時與垂直面的傾斜度不超過5°。
5.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件收到腐蝕的場所。
用戶有特殊要求是可與生產廠協商解決。
三、結構特點
1. GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠家配套供貨，以保證柜體的精度和質量。
通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用系數高。可以使工廠實現預生產，既縮短了生產制造周期，也提高了工作效率。
2. GGD柜設計時充分考慮到柜體運行中散熱問題，在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排除，而冷風不斷的由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，打到散熱目的。
3.GGD柜按現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分分割尺寸，使柜體美觀大方，面目一新。
4.柜門用轉軸式活動鉸鏈與構架相連，安拆卸方便。門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
5.裝有電器元件的儀表門選用多股軟銅線與構架相連，柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護回路。
6.柜體表面可選用環氧噴粉處理，其附著力好，質感好。整柜呈現亞光色調，避免了炫目效應，為值班人員創造了較舒適的視覺環境。
7.柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，規定的四角裝有吊環，用于起吊和裝運。
8.柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20~IP40間選擇。
