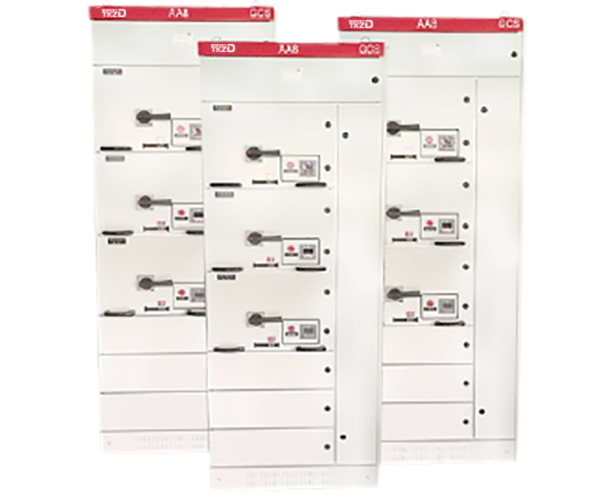

GCS型低壓成套開關設備產品介紹
一、 產品概述
GCS型低壓成套開關設備（以下簡稱低壓開關柜）是本公司在原來低壓抽出式開關柜的基礎上，開發的新型戶內混合式低壓配電裝置。廣泛適用于發電廠、變電所、石油、化工、廠礦企業、高層建筑等領域中低壓配電系統的動力、照明、加熱等電能轉換、分配和控制。
GCS型西亞開關柜全部國產化，性能可靠，價格適中，性價比高。它適用于3150A及以下配電系統：
1.作為動力中心和主配電裝置
2.作為馬達控制中心
3.作為分配電裝置
4.作為無功功率補償裝置
二、 執行標準
GB/T 7251.12-2013 低壓成套開關設備和控制設備
IEC 60439-1 低壓成套開關設備和控制設備
三、 使用環境
1.環境溫度-5℃~+40℃。24h內的平均溫度不得高于+35℃。
2.戶內安裝使用，使用地點的海拔高度不得超過2000m.
3.相對濕度在最高溫度為+40℃不超過50%，在較低溫度時允許有較大的相對濕度。（列如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4.設備安裝時與垂直面的傾斜度不超過5°。
5.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件收到腐蝕的場所。用戶有特殊要求是可與生產廠協商解決。
四、 技術參數
1.額定工作電壓Ue(V):AC400V
2.額定頻率fn(Hz):50Hz
3.額定絕緣電壓Ui(V):AC690V
4.額定沖擊耐受電壓Uimp(kV):8KV
5.污染等級：3級
6.額定電流（InA）:1600A/4000A
五、 GCS低壓開關柜的優點
1.所有類型的柜體（進線柜、饋電柜、無功功率補償、軟啟動柜）可連接同一水平母線。
2.柜體及抽屜單元采用模數結構，配置及組合靈活方便。
3.抽屜單元有阻燃型工程塑料注塑的零件裝配而成，抽屜單元尺寸精度高，互換性好。
4.在同一柜體中可實現固定式、插入式和抽屜式混裝
5.垂直母線與水平母線的連接及每相水平母線的柜間連接均用特殊的壓塊連接，水平母線不需要鉆孔，現場施工十分方便。
6.方案設計選用CW1空氣斷路器，CM1Z塑殼斷路器等均為智能型斷路器，無功動態補償柜中的JKLD2控制器及軟啟動柜的控制單元都具有故障自診斷和通訊功能，便于實現整個配電系統的監控。
