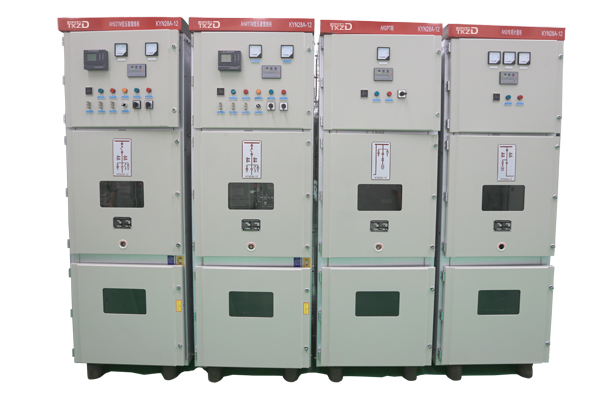

KYN28A-12產品介紹
一、 總則KYN28A-12概述
KYN28A-12鎧裝移開式戶內交流金屬開關設備（以下簡稱開關柜）。系3~10千伏三項交流50Hz單母線分斷系統的成套配電裝置。主要應用于發電廠、中小型發電機送電、工礦企事業配電、高層建筑以及電力系統的二次變電所的受電、送電、大型高壓電動機等，對其實行控制保護、監測只用。本開關柜符合GB3906、GB/T11022、DL/T404及參照國標IEC-298標準，具有防止帶負荷推拉斷路器手車、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔離室、防止帶電時誤合接地開關的連鎖功能，既可配置我公司生產的GCEV1-12固封式真空斷路器，又兼容國內及進口真空斷路器。實為一種性能優越的配電裝置。
使用條件
二、技術參數

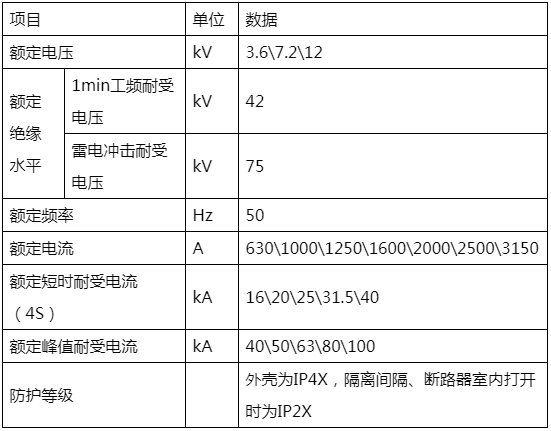

KYN28A-12 開關柜技術參數見表
三、 外形尺寸和重量

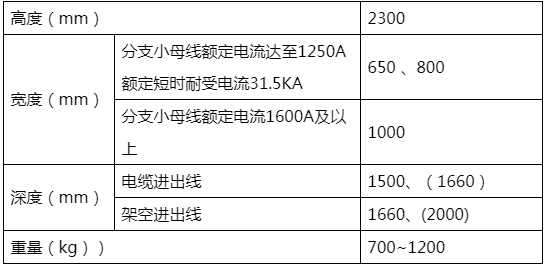

KYN28A-12 柜體外形尺寸和重量見表
四、開關柜結構說明
開關柜有柜體和中置式可移開部件（即手車）兩大部分組成，柜體四個單獨的隔室，外殼防護等級為IP4X，各小室間和斷路器室門打開時防護等級為IP2X。具有架空進出線、電纜進出線及其它功能方案，經排列、組合后能成為各種方案形式的配電裝置。本開關柜可以從正面進行安裝調試和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高了開關設備的安全性、靈活性，減少了占地面積。
